Schnittzeichnung, Cutaway

Die wahren Qualitäten vieler Produkte sind dem Betrachter normalerweise verborgen. Die in Gehäusen versteckte Technik sichtbar und verstehbar zu machen ist eine Stärke der technischen Illustration. Die einfachste Darstellungsweise ist die Schnittillustration, auch Cutaway genannt.
Hierbei wird die Außenhülle der Objekte wie mit einem Skalpell aufgeschnitten um einen Einblick auf darunter liegende Schichten zu gewähren. Die Kunst bei der Sache ist vor allem, eine saubere und kontrollierte Schnittführung zu konzipieren. Noch so interessante Einblicke rechtfertigen nicht den Eindruck eines kaputten Produkts. Idealerweise schneidet man rechtwinklige, glatte Stücke heraus, die in Realität kaum praktizierbar wären und daher den Schnitt abstrahieren.
Extra zackig gehaltene Schnitte, wie von manchem Zeichner favorisiert, dagegen empfinde ich als Akt der Zerstörung.

weiter mit Illustrationsstile / Transparenzen

Immer schön gerade und an den Motorblock-Sektionen orientiert wird der Wankelmotor seziert, ohne zerstört zu wirken.

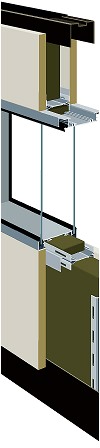

Die eigentlich unnötige Sektion des ohnehin durchsichtigen Glases läßt die weiteren Materialschnitte plausibel erscheinen.
