Anwendung: Tagungs-Prospekt

Für das schon etwas ältere Hotelgebäude lagen zwar Grundrisse der einzelnen Etagen vor, aber keine Seitenrisse. Die Höhe von Etagen, Brüstungen und Fenstern mußten deshalb anhand von Fotos und Videos abgeschätzt werden. Diese lieferten auch alle Details, die in die Illustration einflossen.
Vorab bestimmte ich anhand eines vereinfachten Volumenmodells die ideale Perspektive und die Schnitte, damit das fertige Cutaway Einblicke in alle Konferenzräume ermöglicht.

Architektur-Detail im Schnitt
Architektur-Detail im Schnitt

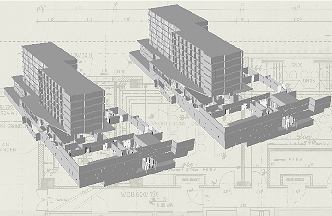

Volumenmodell
Videoskizzen
